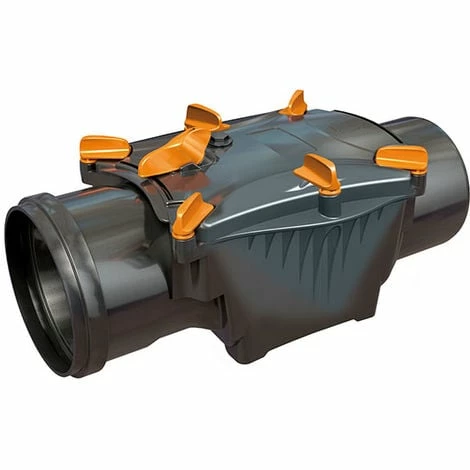

NICOLL Clapet Anti Retour Ø100

Caractéristiques

• Diamètre: 100
• Certification environnementale: NF CES

Clapet anti retour Ø100

• Clapet anti-retour type 1 femelle à joint, mâle à coller 1 clapet plus fermeture manuelle.
• • un corps en PVC gris série évacuation avec entrée femelle à joint et sortie mâle.
• • un clapet automatique amovible, verrouillage manuel en position de fermeture, joint en PVC plastifié.
• Ce clapet est en inox sur les modèles Ø 100
• – 110
• – 125
• – 160 et en PVC sur les modèles Ø 200 et 250.
• • un couvercle démontable avec joint d’étanchéité ; fixation par 4 ou 6 vis pour tous les modèles, sauf Ø 250 (fermeture 1/4 de tour).

Caractéristiques
Clapet	inox
E	24
H	228
L	67
L1	58
Ø	100
Ø D	100
P	184
Réf.	CART
Z	174

INFORMATIONS COMPLÉMENTAIRES

• DESCRIPTION DÉTAILLÉE Clapet anti-retour en PVC gris Ø100 avec entrée femelle à joint et sortie mâle (pour tube à joint ou à coller) muni d’un couvercle démontable pour accès et d’un clapet automatique amovible verrouillable manuellement.
• DESCRIPTION DÉTAILLÉE Il se positionne sur un réseau d’évacuation des eaux (usées ou pluviales) et sert à éviter tout refoulement accidentel.
• FICHE Fiche descriptive CLAPETS ANTI-RETOUR
• DESCRIPTION Le clapet anti-retour est composé de :
• DESCRIPTION • un corps en PVC gris série évacuation avec entrée femelle à joint et sortie mâle.
• DESCRIPTION • un clapet automatique amovible, verrouillage manuel en position de fermeture, joint en PVC plastifié.
• DESCRIPTION Ce clapet est en inox
• DESCRIPTION • un couvercle démontable avec joint d’étanchéité ; fixation par 4 ou 6 vis pour tous les modèles, sauf Ø 250 (fermeture 1/4 de tour).

FONCTION

• FONCTION Assure l’écoulement gravitaire des effluents du logement vers le réseau public et s’oppose aux refoulements accidentels.
• FONCTION En règle générale, ce clapet est destiné à empêcher tout retour vers la maison.

MISE EN OEUVRE

• MISE EN OEUVRE Cette pièce doit être facilement accessible et nettoyée périodiquement.
• MISE EN OEUVRE Lors de la pose, respecter le sens de l’écoulement (emboîture à joint et poignée côté amont).
• MISE EN OEUVRE Pour un bon fonctionnement du clapet, il est impératif de positionner le couvercle à l’horizontale.
• MISE EN OEUVRE La poignée doit être en position ouverte A ou fermée B, mais jamais en position intermédiaire.
• MISE EN OEUVRE Si la poignée résiste à la manoeuvre, ne pas forcer et nettoyer la cuve du clapet.
• MISE EN OEUVRE Le clapet est prévu pour subir les essais d’étanchéité à 0,4 bar.
• MISE EN OEUVRE Sur demande, ces clapets peuvent être livrés dans un regard en PVC étanche (nous consulter).

QUALITÉ ENVIRONNEMENT

• QUALITÉ ENVIRONNEMENT L’AFAQ (Association Française pour l’Assurance QUALITÉ ENVIRONNEMENT) a décerné à Nicoll la certification ISO9001 version 2000 pour l’ensemble de ses activités de fabrications, de contrôles et de livraisons.
